Устройство плавного пуска DS7/S811+

Устройства плавного пуска (УПП)

Компания Eaton предлагает устройства плавного пуска, которые обладают высоким потенциалом экономии. Они считаются одними из самых компактных на рынке. Благодаря низкому уровню шума их можно использовать с насосами, конвейерами и вентиляторами в жилых и офисных зданиях. Ввод УПП в эксплуатацию упрощается за счет удобного управления и настройки.

Влияние УПП на работу системы

Сразу после запуска двигателя крутящий момент за доли секунды может достигать 150–200 %, а ток – 600–800 % от номинального. Из-за этого в местной электросети возникает падение напряжения, которое может создавать проблемы. Если падение слишком велико, есть риск, что не запустится и сам двигатель.

Главная задача УПП – обеспечение бесступенчатого, плавного разгона и остановки электродвигателя за счет регулирования величины напряжения. Плавный пуск положительно влияет на функционирование системы и предотвращает разнообразные негативные проявления: соударения шестеренок внутри редукторов, проскальзывание клиновидных ремней, гидравлические удары в трубопроводах, колебания в конвейерных системах и т. д.

Устройства плавного пуска изготавливаются в строгом соответствии с требованиями стандарта EN60 947-4-2 / IEC.

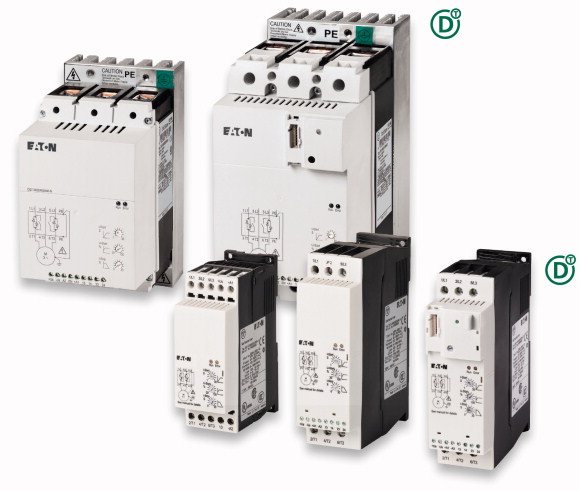

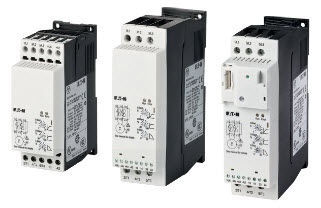

Устройство плавного пуска DS7

Новое устройство плавного пуска DS7 идеально для простых и экономичных применений, так же для замены установок плавного пуска звезда-треугольник. Идеально в применении для насосов, вентиляторов и небольших конвейеров. DS7 колностью совместим с компонентами системы xStart. Специальная запатентованная система асимметричного управления позволяет продлить срок службы двигателя.

Особенности:
  • Интеграция в систему xStart
  • Алгоритм асимметричного управления
  • Опциональный встраиваемый вентилятор для увеличения количества пусков (увеличение до 4х раз)
  • Большой диапазон мощностей
Примеры применений:
  • трехфазные резистивные и индуктивные нагрузки
  • Плавный запуск двигателя в транспортных системах и конвейерах
  • Устранение гидравлического удара в системах под управлением насосов
  • Быстрая и бесшумная работа в жилых и офисных зданиях
  • Снижение износа приводных ремней вентиляторов

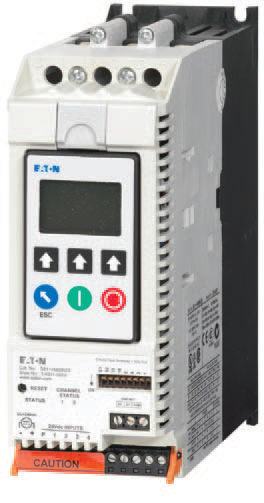

Устройство плавного пуска S811+

В настоящее время в машинном оборудовании наибольшее распространение в качестве простых и экономичных приводных систем получили трехфазные двигатели. Тем не менее прямой пуск или пуск переключением со звезды на треугольник не всегда являются оптимальными решениями. Устройства плавного пуска представляют собой выгодную альтернативу почти для любого применения, поскольку позволяют увеличивать крутящий момент без скачков и защищают сеть от бросков тока.

Основные особенности:

  • Компактность (большинство типоразмеров являются самыми компактными на рынке), позволяющая разместить больше приводов в шкафу
  • Устранение резких пусков и остановок продлевает срок службы механических частей системы и сокращает расходы на обслуживание ременных и шестеренных передач
  • Более точное управление крутящим моментом продляет срок службы подшипников и шестерен, сокращает износ ремней и устраняет гидроудары благодаря разработанному Eaton специальному алгоритму пуска насосов
  • Уменьшение бросков тока сокращает нагрузки в периоды пикового потребления
  • Готовность к обмену данными – наличие встроенного порта Modbus® RTU устраняет потребность в коммуникационных опциях
  • Комплексные функции контроля мощности и коэффициента мощности, токов и напряжений фаз, температуры устройства и других параметров позволяют сэкономить на дополнительном измерительном оборудовании и расходах на его подключение
  • Защита от перегрузки двигателя и устройства плавного пуска предотвращает повреждение оборудования в нормальных и аномальных условиях
  • Клавиатура с функциями копирования и вставки и съемный пользовательский интерфейс упрощают ввод в эксплуатацию и экономят время при серийном производстве

Области применения:

  • Трехфазные индуктивные нагрузки
  • Плавный пуск двигателей транспортеров и конвейеров
  • Уменьшение опасности гидроударов во всей системе за счет плавного пуска насосов
  • Электронное включение насосов в сложных условиях химических заводов и заправочных станций
  • Альтернатива пускателям «звезда-треугольник» (особенно для двигателей мощностью более 5,5 кВт, требующих ограничения бросков пускового тока)
  • Насосы и вентиляторы Водоочистка и водоснабжение
  • Быстрое и бесшумное управления двигателями в зданиях
  • Плавный пуск, снижающий износ приводных ремней в вентиляторных системах
