КСО-2ХХ серий

Подробнее о КСО 2ХХ-серий смотрите в нашем каталоге.

Камера разборная одностороннего обслуживания, или иначе говоря, силовой щит управления. Силовой щит управления номером «КСО-2ХХ», с максимальным напряжением «6 - 10 кВ», в следующем “силовой щит управления КСО”, подготовлены для комплектации устройств, для распределения и направления переменного трехфазного тока с мощностью 50 Гц. Система изолированная, имеющая свое заземление, которое является, дугогасительным реактором нейтрального сопротивления. Данный силовой щит управления, изготавливается для бытовых услуг в домашнем производстве, а также для продажи в заграничные страны.

Примеры условных обозначений

  • КСО – 2ХХ-ЭЭ ХХ.ХХ.ХХ-ХХХ УХЛ2
  • КСО – Силовой щит управления разборный одностороннего обслуживания
  • 2ХХ - Номер
  • ЭЭ – Логотип завода изготовителя.
  • ХХ.ХХ.ХХ – Нумерация схемы
  • ХХХ – Максимальная подача тока на главную цепь, А
  • УХЛ2 – Климатические условия при работе аппарата по ГОСТ 15150-69 и ГОСТ 15543.1-89

Модели КСО 2ХХ-серий

Категории значений, действующих факторов, которые могут воздействовать, на аппарат из внешней среды:

  • Категория расположения 3 и 4 по ГОСТ 15150 и ГОСТ 15543.1
  • Расположения над показаниями уровня моря - не должны превышать отметку 1000 м;
  • Рекомендуемые, рабочие температуры, при работе - от минуса 25°С, до плюса 40°С
  • Внешняя среда невзрывоопасная, атмосфера типа II (промышленная),
  • Содержание коррозионно-активных агентов по ГОСТ 15150-69;
  • Запыленность окружающего воздуха до 10 мг/м3;
  • Панельный щиток приборов не рекомендуется устанавливать на не ровный пол подвергать ударом или вибрации.

Технические характеристики

  • Максимальная подача тока (линейное), кВ 6; 10
  • Рекомендуемый рабочий уровень напряжения, кВ 7,2; 12
  • Максимальная подача тока на главные цепи контейнера КСО с вакуумным выключателем, А 630; 1000
  • Рекомендуемая подача тока на равные цепи контейнера КСО с выключателем от нагрузки, А 630; 1000
  • Максимальный ток в сборных шинах, А 630; 1000
  • Максимальный ток в шинных мостах, А 630; 1000
  • Максимальный ток, трансформаторов Тока, А 50; 75; 100; 150; 200; 300; 400; 600;
  • 800; 1000
  • Максимальная подача тока после, которого отключается вакуумный выключатель, А 1000
  • Максимальная подача тока при отключении выключателя нагрузки при соsφ400; 630

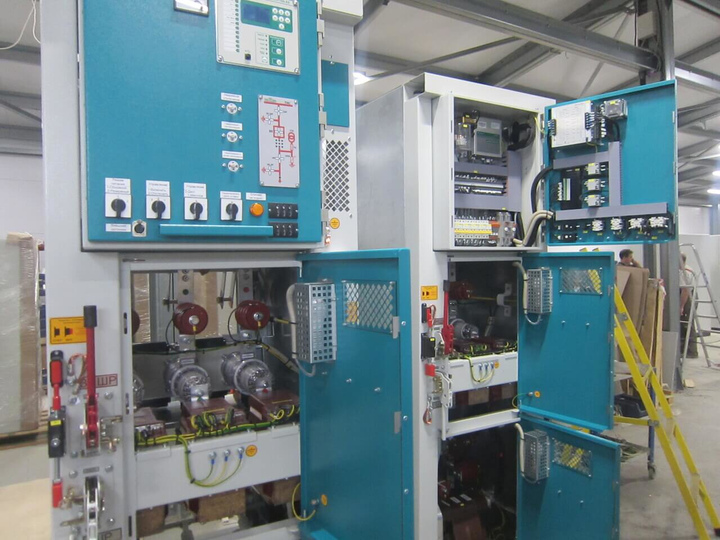

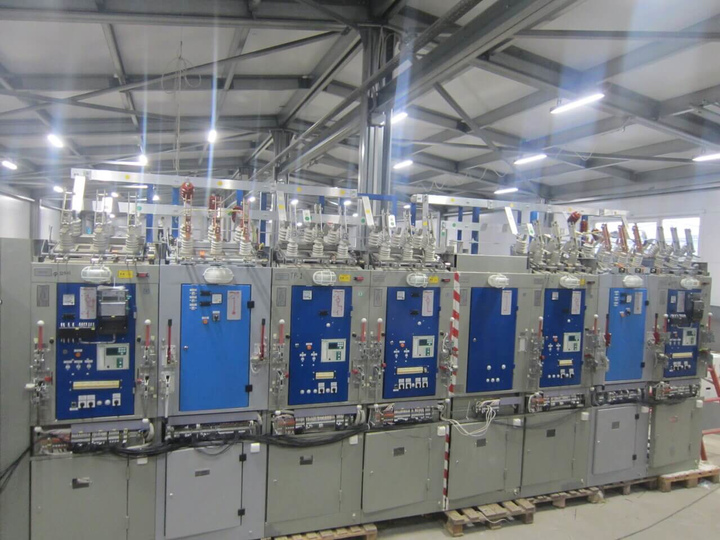

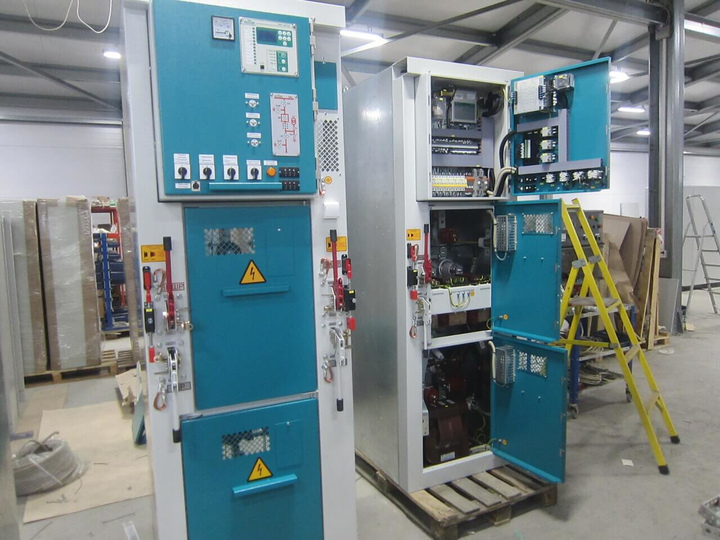

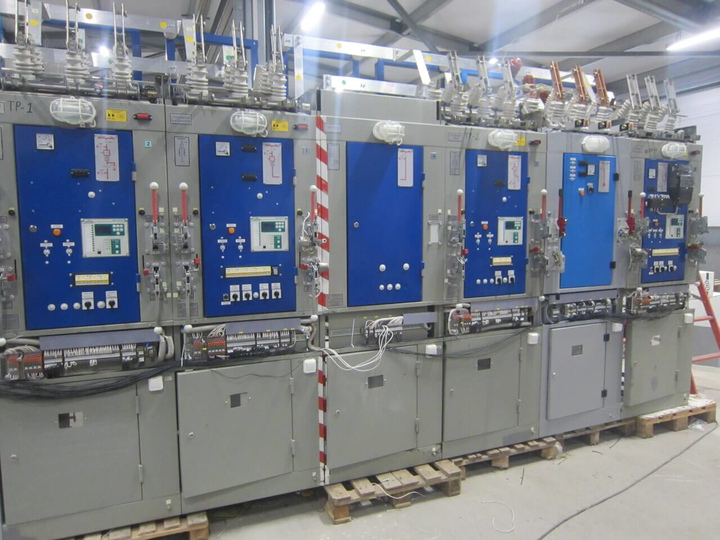

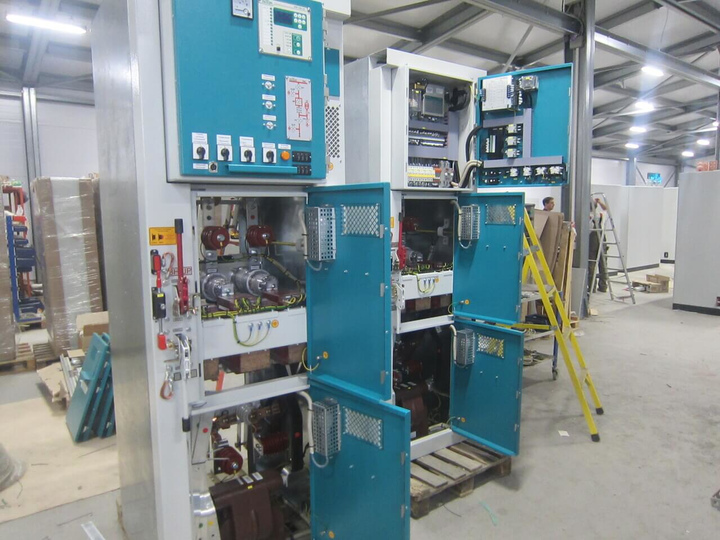

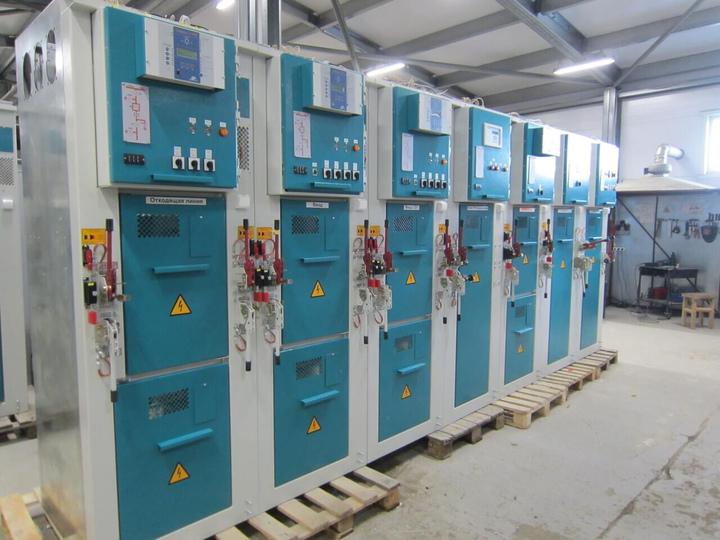

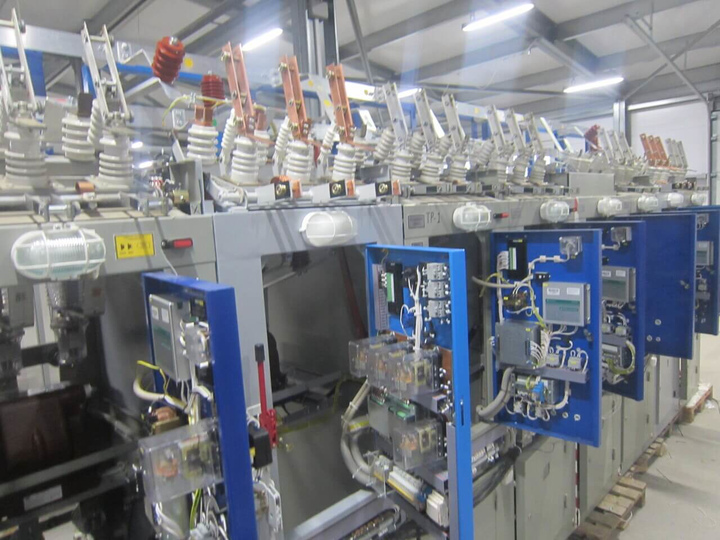

Смотрите больше фотографий ячеек КСО-2ХХ серий производства ЭЗОИС-Электрощит
Перейти в галерею

Конструкция

Конструктивный силовой щит управления, выглядит из себя сборный или сварочно-металлический корпус, из толстых металлических нержавеющих профилей.

Внутри

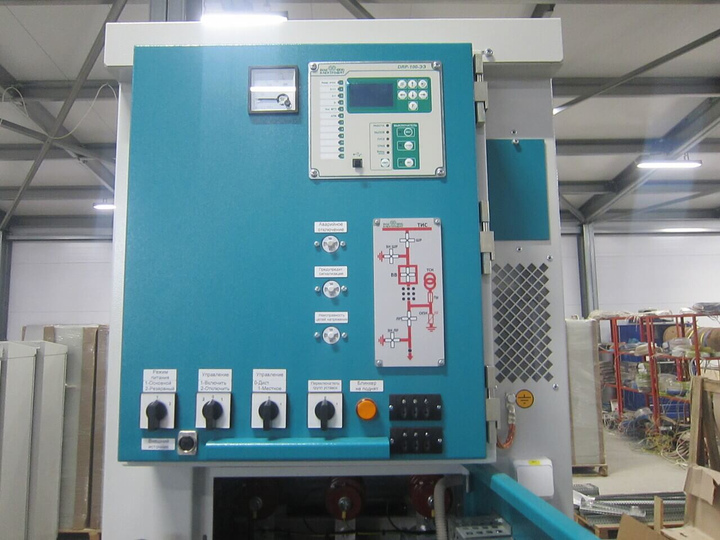

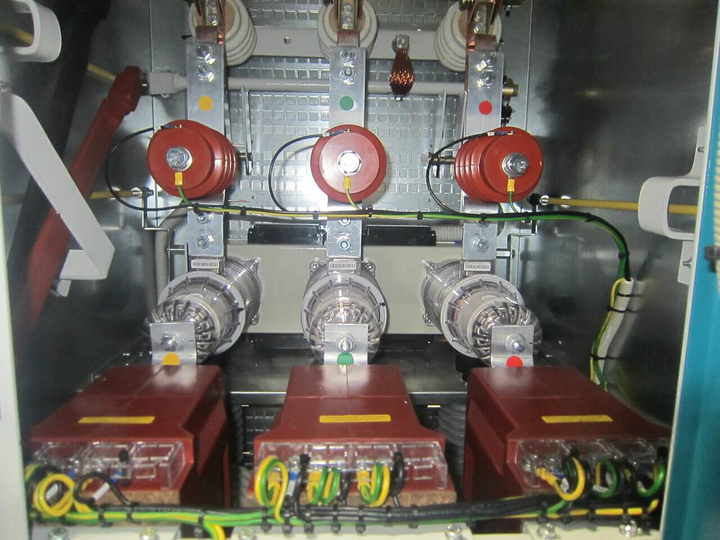

Внутри силового щита управления, размещен щиток управления, в котором установлены главные силовые цепи и вспомогательные приборы управления, а также защитные системы. На лицевой стороне щита, установлен рубильник для перевода из положения выключить, в положения включить.

Наилучшее использование силового щита управления марки КСО зависит, от вставленных в щит управления коммуникационных аппаратов защиты и дополнительного оборудования. Силовой щиток КСО по технической безопасности, должен быть в помещениях РУ и устанавливаться в ряд. А также, силовые щиты соединяются между собой алюминиевыми шинными. Соединения силовых установок производится в заводских условиях. По правилам, все линейные схемы подключения вешаются на внешней стороне двери силового щита КСО. При установке, двух и более силовых щитов они могут соединяться с помощью воздушного соединения из шин, но при этом должны находиться в закрытом и изолированном коробе. Шкаф разъединителя размешается в конце силовых установок. В шкафу установлен разъединитель размерами 200 мм на 200 мм. Силовые установки по правилам технической безопасности, должны иметь контур заземления. Силовой щиток, должен быть приварен к металлическим стержням, которые уходят в землю примерно около 6метров это является заземлением.

Габаритные размеры
