ГРЩ (главные распределительные щиты)


Подробнее о главных распределительных щитах смотрите в нашем каталоге

Главный распределительный щит – это электротехническое устройство, назначение которого заключается в приеме, учете и распределении электроэнергии. Также ГРЩ позволяет предотвратить возникновение короткого замыкания и перегрузки в сетях.

Обычно главные распределительные щиты изготавливаются в виде многошкафного напольного исполнения. Чаще всего ГРЩ размещаются на верхнем уровне распределения питания напряжением.

ГРЩ состоит из:

  • Шкаф (шкафы) ввода;
  • Шкаф секционный;
  • Шкафы отходящих линий;
  • Шкафы КРМ;
  • Комплект сборных шин;
  • Паспорт, руководство по эксплуатации;
  • Комплект электрических схем и монтажных чертежей для сборки на объекте;
  • Документация и сертификаты на комплектующие.

Главный распределительный щит состоит из:

  • Вводная панель;
  • Секционная панель;
  • Распределительная панель;

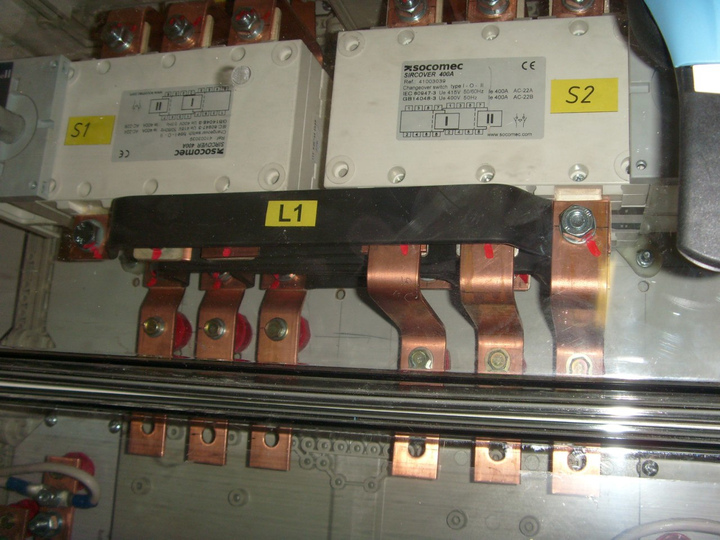

Автоматические выключатели или выключатели-разъединители зачастую используются в качестве вводных или секционных аппаратов. В автоматических выключателях иногда используются моторные приводы, дополнительные сигнальные контакты и дистанционные расцепители (для приведения в действие схемы автоматизированного ввода резерва). АВР  более надежная схема, нежели релейные схемы управления.

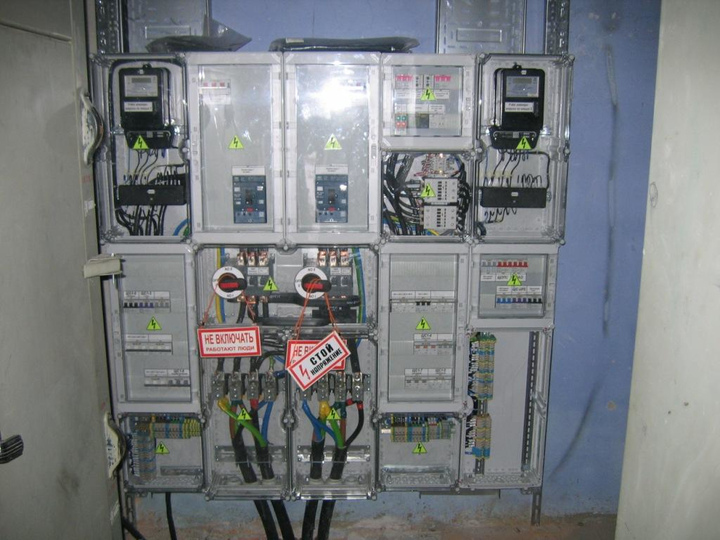

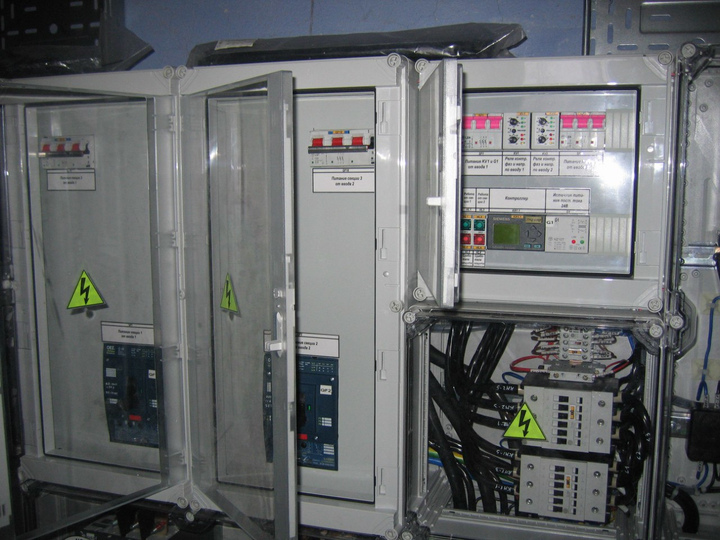

Смотрите больше фотографий ГРЩ производства ЭЗОИС-Электрощит
Перейти в галерею

Основные характеристики ГРЩ

  • Номинальный ток, Iном    -     до 3200А
  • Номинальное напряжение изоляции, Uном    -     до 1000В
  • Максимальный ток  короткого замыкания, Ipk    -     до 187 кА (ударн.)
  • Допустимый сквозной ток короткого замыкания, Icw    -     до 85 кА (действ.)
  • Номинальная частота сети, f    -     50/60 Гц

Варианты построения схем ГРЩ:

  • 2 в 1. Схема, имеющая два приема от разных источников питания и объединение на общую шину. С нее осуществляется питание распределительного оборудования.
  • 2 в 2. Схема оснащена 2-мя источниками питания и двумя распределительными шинами, а между ними установлен секционный аппарат.
  • 3 в 2 или 3 в 1. Это модернизированные схемы 2 в 1 и 2 в 2, которые оборудованы вводом от дизельного или газового генератора.
  • 3 в 3. Данная схема применяется, когда имеется более 3-х источников питания. Все распределительные секции соединяются с помощью, установленных между ними секционных аппаратов.

Для того чтобы заказать ГРЩ с установкой нужна:

  • Однолинейная схема;
  • Сертификация оборудования, которое будет установлено в главный распределительный щит;
  • План распределения ГРЩ в электрощитовой.
