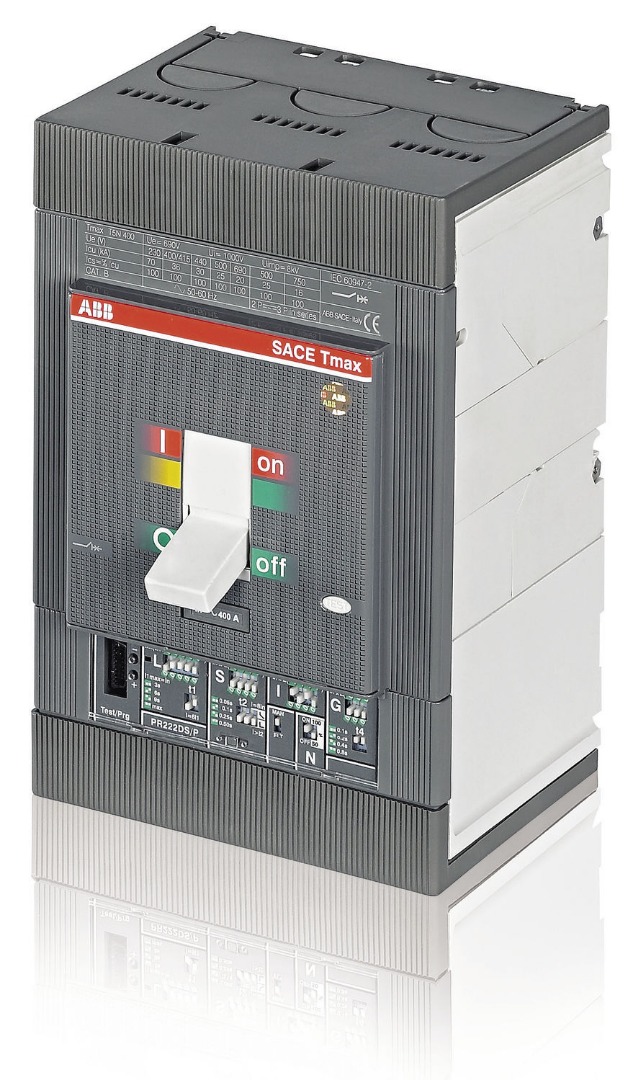

Автоматические выключатели в литом корпусе Tmax

Современная серия автоматических выключателей в литом корпусе для решений до 1600 А.

Все автоматические выключатели, как трехполюсные, так и четырехполюсные, доступны в стационарном исполнениии; типоразмеры T4 и T5 доступны во втычном, а типоразмеры T4, T5, T6 и T7 — в выкатном исполнениях.

  • Компактные размеры в сочетании с высочайшими отключающими способностями Отключающая способность до 200 кА при 415 В и до 80 кА при 690 В.
  • Универсальность использования На Ваш выбор предлагаются: Термомагнитные расцепители для систем переменного/постоянного тока или электронные расцепители для систем переменного тока.
  • Современные защитные функции Специальные расцепители с алгоритмом раннего обнаружения и предотвращения аварий позволяют строить системы с большим количеством уровней селективности.

Распределение электроэнергии

Распределение электроэнергии - наиболее распространенное для автоматических выключателей в литом корпусе применение. Для организации защиты в электроустановках автоматические выключатели Tmax T4, T5, T6 и T7 располагают широким набором расцепителей с различным функционалом.

Термомагнитные расцепители с настраиваемыми уставками срабатывания по перегрузке и КЗ доступны для типоразмеров T5 и Т6 с номинальными токами до 800 А. Электронные расцепители предоставляют пользователю дополнительные возможности по настройке защиты, а также имеют широкий набор дополнительных функций:

  • PR221DS: электронный расцепитель с базовым функционалом для стандартных применений типоразмеров Т4, Т5 и Т6
  • PR231/P и PR232/P: электронный расцепитель с базовым функционалом для стандартных применений типоразмера Т7. Расцепитель PR232 имеет возможность подключения к компьютеру при помощи блока тестирования и настройки Ekip T&P для считывания эксплуатационных данных автоматического выключателя
  • PR222DS/P: электронный расцепитель с расширенными настройками защитных функций и возможностью подключения к компьютеру при помощи блока тестирования и настройки Ekip T&P для считывания эксплуатационных данных автоматического выключателя. Специальная версия расцепителя - PR222DS/PD, имеет возможность передачи данный по протоколу Modbus.
  • PR331/P и PR332/P: электронные расцепители с расширенными настройками защитных функций и возможностью подключения к компьютеру при помощи блока тестирования и настройки Ekip T&P для считывания эксплуатационных данных автоматического выключателя. Расцепитель PR332/P может быть дополнительно оснащен модулем передачи данных по протоколу Modbus – PR330/DM.

Сертификаты соответствия

Автоматические выключатели Tmax XT и их аксессуары изготовлены в соответствии со следующими документами:

  • Стандарт IEC 60947–2 (соответствующий гармонизированный стандарт в России – ГОСТ Р 50030.2).
  • «Директива ЕС для низковольтного оборудования» (LVD), № 2006/95/CE (заменяет 73/23/EEC и последующие поправки).
  • «Директива ЕС по электромагнитной совместимости» (EMC) 2004/108/CE.
  • Регистр Ллойда, Germanischer Lloyd, Bureau Veritas, Rina, Det Norske Veritas, Российский морской регистр судоходства и ABS.

Система управления качеством в компании ABB соответствует следующим стандартам:

  • Международный стандарт ISO 9001;
  • Европейские (эквивалентные) стандарты EN ISO 9001;
  • Итальянские (эквивалентные) стандарты UNI EN ISO 9001;
  • IRIS - международные стандарты в железнодорожной промышленности.

Система управления качеством компании ABB получила свой первый сертификат от агентства RINA в 1990 году. Внимание к защите окружающей среды – еще один приоритет компании АББ. Подтверждением этого является сертификация системы контроля за воздействием на окружающую среду агентством RINA (компания ABB была первой компанией в электротехническом секторе промышленности Италии, получившей такое признание) в соответствии с международным стандартом ISO14001. В 1999 году эта система была интегрирована с системой управления охраной труда и производственной безопасности в соответствии со стандартом OHSAS 18001 (Шведский опытно-исследовательский институт), а позже, в 2005 году, приведена в соответствие со стандартом SA 8000 (Социальная ответственность 8000), с принятием обязательств в отношении этики ведения бизнеса и условий труда. Обязательства в отношении охраны окружающей среды отражены в конкретной программе:

  • выбор материалов, технологических процессов и упаковочных материалов осуществляется с учетом оптимизации реального воздействия изделия на окружающую среду;
  • использование материалов с возможностью переработки;
  • обеспечение требований директивы RoHS.

Наличие четырех сертификатов - ISO 14001, 18001, 9001 и SA8000 дало возможность пройти комплексную сертификацию RINA BEST 4, став одной из немногих компаний в мире, имеющих подобный сертификат пройти комплексную сертификацию RINA BEST 4, став одной из немногих компаний в мире, имеющих подобный сертификат.

Ekip Connect – это программное обеспечение, позволяющее максимально эффективно использовать функциональные возможности современных автоматических выключателей АББ.

Ekip View – система мониторинга, способная обеспечить контроль и управление подключенным по протоколам Modbus RTU или Modbus TCP коммутационным оборудованием.
