Стрелочные измерительные приборы

Основные характеристики стрелочных амперметров переменного тока CIRCUTOR:

  • Номинальный ток прямого включения Iн от 0,1 до 100 А
  • Испытательное напряжение изоляции 2,0 кВ
  • Рабочая частота амперметра От 20 до 100 Гц (номинальная 50 Гц)
  • Класс точности амперметров 1,5 (3% от диапазона для биметаллической системы MC, EMC)
  • Типы применяемых шкал 1p, 2p, 5p
  • Нормальное положение щитовых амперметров Вертикальное
  • Климатическое исполнение амперметров - 25 °С … + 40 °С

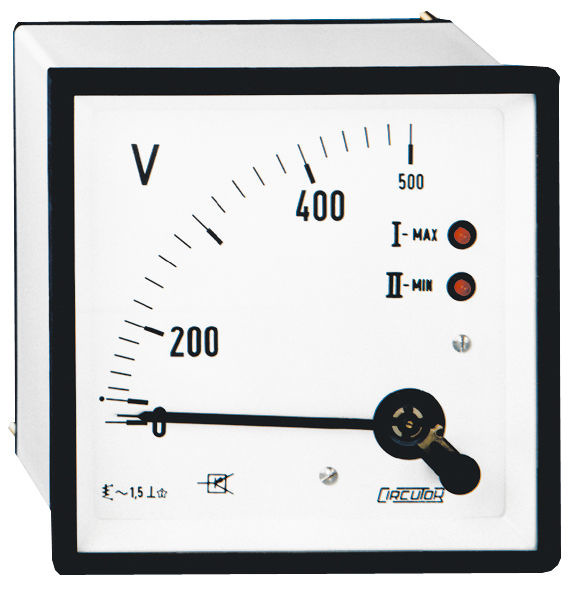

CIRCUTOR серий EC, EZC, EM, 2EC, CEC предназначены для измерения напряжения в цепи переменного тока и применяются в различных отраслях промышленности. Стрелочные щитовые вольтметры являются приборами электромагнитного типа. Класс точности вольтметра 1,5 Измерение напряжения вольтметром основано на применении в измерительном приборе взаимодействия магнитного поля измеряемого переменного тока, проходящего по неподвижной катушке в корпусе щитового электромагнитного вольтметра, и подвижной катушки, которая втягивается в окно в зависимости от величины протекающего через щитовой вольтметр переменного тока.

CIRCUTOR серий BC, BM, CBC, измеряют напряжение в цепи постоянного тока. Класс точности вольтметра 1,5. Стрелочные вольтметры постоянного тока являются приборами магнитоэлектрического типа. Аналоговый щитовой вольтметр основан на использовании взаимодействия магнитного поля измеряемого напряжения и созданного им током, проходящего по катушке щитового вольтметра, и поля постоянного магнита, которые в зависимости от величины напряжения перемещают подвижную стрелку вольтметра постоянного тока пропорционально напряжению.
