Корпуса электрощитов 0,4кВ / PRISMA PLUS / OKKEN / Spacial SF / Blokset/ Pragma/ Kaedra

Низковольтные комплектные устройства на токи от 160 до 3200А

Низковольтные шкафы на токи 630 A (Prisma G) и 3200 A (Prisma P)

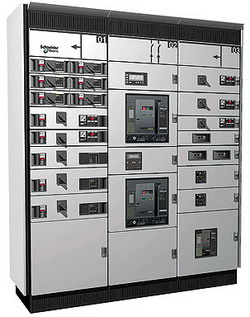

Prisma

Описание

• Шкафы и ячейки различной высоты и ширины с разной степенью защиты IP (IP30 - IP55)
• Соответствие стандарту ГОСТ Р 51321.1-2000 (МЭК 60439-1)

Основные характеристики:

• Навесные шкафы Prisma G
  • шкафы Pack: In= 160 А, Icw 10 кА
  • шкафы Prisma Plus G: In= 630 A, Icw 25 кА
• Напольные шкафы Prisma P

In= 3200 A, Icw 85 кА

---

Преимущества

Простые, быстрые решения с возможностью модернизации, которые соответствуют всем требованиям. Решение, продуманное до мельчайших деталей. Размеры шкафа зависят от типов используемых коммутационных аппаратов. В зависимости от типов устанавливаемых аппаратов применяются разлиыне типы монтажных плат и фронтальных панелей.

Безопасность решений проверена и обеспечена производителем.

---

Применение

Низковольтные комплектные устройства Prisma предназначены для установки на промышленных и непроизводственных объектах в качестве распределительных щитов на токи до 3200 А.

---

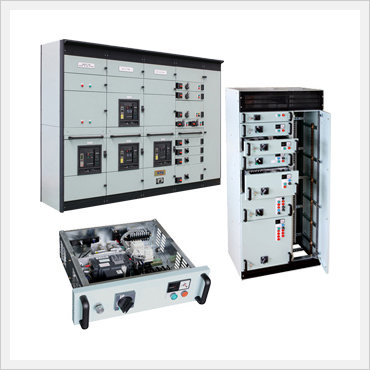

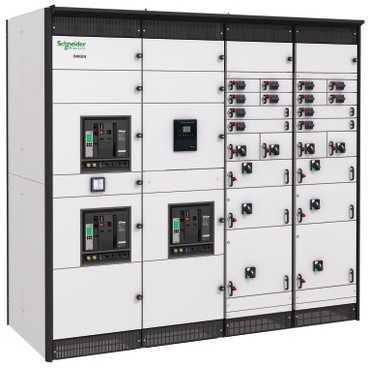

Okken

Силовой щит для распределения электроэнергии на токи до 6300А и управления электродвигателями

Описание

Технические характеристики.

• Распределение электроэнергии и управление электродвигателями на базе стационарных, отсоединяемых, втычных и выдвижных функциональных блоков;
• Возможность установки частотных преобразователей и устройств компенсации реактивной мощности, возможность установки нескольких вводов в одну колонну;
• НКУ протестированы в соответствии с ГОСТ Р 51321.1-2000 (МЭК 60439-1);
• Электрические характеристики:
  • номинальный ток горизонтальных шин In (A) – до 7300
  • ток короткого замыкания Isc (kA) – до 150
  • номинальное рабочее напряжение Ue (В) – 690.

Преимущества

• Качество и эксплуатационные характеристики испытанного НКУ, изготовлен-ного компанией Schneider Electric или одним из наших опытных партнеров в Ва-шем регионе;
• Возможность совмещения линий для распределения электроэнергии и линий управления электродвигателями в одной колонне, а также различных типов функ-циональных блоков;
• Максимальная возможность модернизации в течение всего срока службы
• Оптимизированное техническое обслуживание и управление (эргономичность кон-струкции, безопасность обслуживающего персонала.

Применение

• Крупные промышленные объекты;
• Объекты с критическими технологическими процессами (благодаря высокой сте-пени защиты от внутренней дуги, а также специальным исполнениям: сейсмиче-ское, антикоррозионное);
• Крупные объекты инфраструктуры и предприятия сферы услуг;
• Морские суда и платформы.

---

Blokset

НКУ высокой степени надежности для распределения электроэнергии и управления двигателями

Описание

• Описание
  • НКУ прошедшие типовые испытания в соответствии с требованиями МЭК 61439-2.
  • Гибкая модульная система, разработанная для обеспечения максимальной безопасности обслуживания и надежности энергоснабжения.
  • Специально предназначена для использования с аппаратами Schneider Electric, что гарантирует обеспечение высочайших эксплуатационных характеристик и безопасного функционирования оборудования от мирового лидера в области защиты и управления в электрических сетях.
• Безопасность, надежность и соответствие самым высоким требованиям:
  • сертифицирован на соответствие стандарту МЭК61439-2, гарантируя оптимальный тепловой режим и стойкость к токам короткого замыкания.
  • стойкость к внутренней дуге.
  • сейсмостойкость.
  • работа в коррозионно-активных средах.
• Возможность применения на крупных промышленных предприятиях, объектах гражданского строительства и инфраструктуры:
  • функциональные выдвижные блоки и фиксированный монтаж на плате.
  • распределение электроэнергии и защита линий с помощью автоматических выключателей Schneider Electric, номинальный ток горизонтальных шин до 6300A.
  • полностью централизованный модульный центр управления двигателями на основе самого современного оборудования Schneider Electric: приводов с регулируемой частотой вращения и пускателей; в составе как традиционных, так и интеллектуальных центров управления двигателями (MCC и iMCC).
  • компенсация реактивной мощности посредством устройств КРМ от Schneider Electric.
• Возможность выполнения проектов максимально близко к клиенту:
  • лицензированными партнерами Schneider Electric, качество работы которых непрерывно контролируется Schneider Electric.
  • чтобы лучше понять потребности клиента и быть более гибким при реализации проектов.

Преимущества

Максимально адаптированный для локального производства из существующих шкафов Schneider Electric высокого класса.

• Безопасность, надежность и высокие технические характеристики полностью испытанной системы в соответствии со стандартом МЭК 61439-2.
• Единая уникальная конструкция для местного производства, обеспечивающая возможность гибкой реализации проекта, адаптации к местным условиям и требованиям заказчика.
• Производится лицензированными партнерами Schneider Electric, гарантируя лучшее качество.
• Большая база установленных НКУ Blokset во всех секторах промышленности и энергоемких объектах, а также эксплуатируемых в тяжелых условиях внешней среды.

Применение

• Средние и крупные промышленные объекты: металлургия, нефтегазовая отрасль, атомная промышленность, целлюлозная промышленность, обрабатывающая промышленность и т.д.
• Средние и крупные объекты гражданского строительства: торговые центры, гостиницы, больницы и т.д.
• Инфраструктура: водоснабжение, аэропорты, железные дороги, морское применение, федеральные сети и т.д.
• Дата центры

---

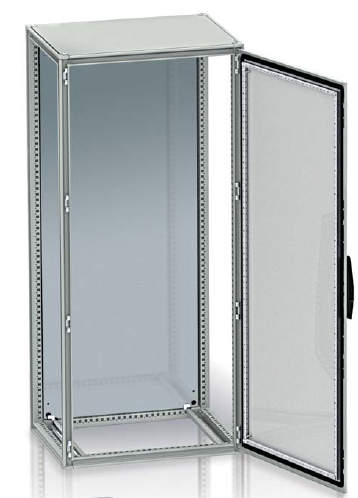

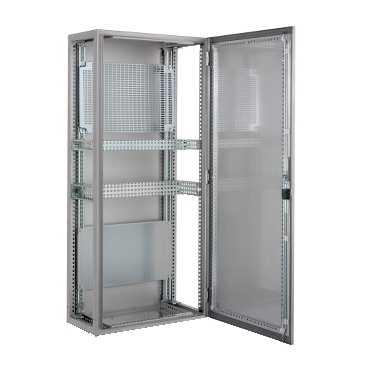

Spacial SF

Компактные сборные шкафы из стали

Описание

Напольные стальные шкафы Spacial SF с 600 вариантами сборки. Выберите тот, который Вам подходит! Шкафы Spacial SF легко устанавливаются в имеющемся свободном пространстве и позволяют сэкономить до 25 % времени при сборке!

Характеристики

Уникальный высокопрочный каркас, профиль которого образован 18 последовательными сгибами, делает стальные шкафы Spacial SF самыми прочными из представленных на рынке, они способны выдерживать нагрузку в 1000 кг, распределенную по всему объему!

Материал

• Каркас: верхняя и нижняя рамы, 4 вертикальных стойки из оцинкованной листовой стали толщиной 1,5 мм.
• Дверь: оцинкованная листовая сталь толщиной 1,8 мм.
• Покрытие: текстурированная эпоксидно-полиэфирная порошковая краска, цвет серый RAL 7035.

Варианты

• Стальные шкафы Spacial SF поставляются в собранном или разобранном виде. Комплект позволяет собрать до 600 различных конфигураций.

Высокая степень защиты

• IP55 в соответствии с МЭК 60529.
• IK 10 (IK 08 с прозрачной дверью) в соответствии с МЭК 62262.

Сертификации

МЭК 62 208, правила BV для классификации стальных судов, DNV Класс вибрации A, UL & CUL 1,12 & 12K, NEMA 12 & 12K.

Преимущества

Шкафы, пригодные для использования на любом проекте.

• Напольные стальные шкафы Spacial SF:
  • модульные шкафы с возможностью 600 конфигураций, с комплектующими.
  • Самые прочные из представленных на рынке: выдерживают нагрузку в 1000 кг, равномерно распределяемую по всему объёму.
  • Экономия до 25 % времени на сборку.
  • Гарантия качества от Schneider-electric.

Применение

• Различные сферы промышленности
• Энергетика и инфраструктуры
• Стоительство

---

Kaedra, Mini Kaedra

Kaedra: атмосферостойкие шкафы

Описание

Полный ассортимент атмосферостойких шкафов, удовлетворяющих стандарту IP65 и IK09

Полный ассортимент многофункциональных атмосферостойких шкафов, сочетающих стиль и прочность, от 5 до 72 модулей:

• для управления модульными устройствами и их защиты
• для промышленного оборудования
• для немодульного коммутационного оборудования
• с пользовательским интерфейсом или без него
• с высокой универсальностью
• с исчерпывающими возможностями соединения устройств

• простота установки всех типов устройств и обеспечение высокого уровня атмосферостойкости и прочности: модульное и немодульное коммутационное оборудование, промышленные разъемы, кнопки и т. д.
• адаптировано для всех типов монтажа: вертикальное и горизонтальное соединение, высокая универсальность
• гарантия атмосферостойкости в процессе эксплуатации.

Преимущества

В три раза практичнее

Kaedra - это лучшее решение для создания завершенных систем с высокими требованиями, которые сочетают три важнейших функции: распределение, подача электроэнергии и управление электрической установкой. Эти шкафы обеспечивают естественную совместимость и целостность: модельный ряд Kaedra значительно сокращает затраты времени и позволят создать очень гибкое решение.

Применение

Распределение электроэнергии НН вне помещения или в жестких условиях окружающей среды (пыль, высокая влажность, высокая температура, общественные места и т. д.)
