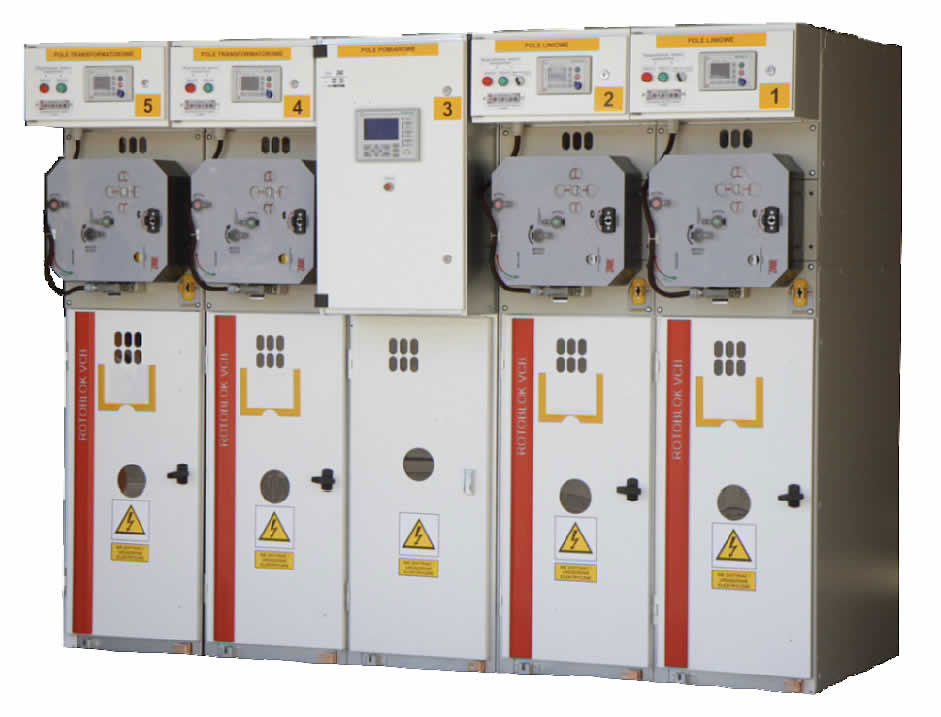

Распределительное устройство ВН типа Rotoblok VCB

Распредустройство ВН типа Rotoblok VCB предназначено для работы в сетях от 6 кВ до 15 кВ и распределения электроэнергии трёхфазного переменного тока частотой 50 Гц, согласно нормам ГОСТ. Малые габариты распредустройства получены благодаря применению трёхфункционного изоляционного соединителя высокого напряжения, заменяющего три, употребляемые до сих пор в энергетике, аппарата: выключатель, разъединитель и заземлитель. Для гашения электрической дуги используются вакуумные камер. Система механических блокировок препятствует ошибочным соединительным операциям, а также исключает возможность открытия двери ячейки до отключения напряжения и включения заземлителя. Специальная конструкция и применённые материалы гарантируют большую стойкость, безошибочность, а также высокую степень безопасности обслуживания. Модульная постройка ячеек распредустройства Rotoblok VCB дает возможность произвольной конфнигурации и соединения с типовым рядом ячеек распредустройства Rotoblok 24, Rotoblok 17,5 кВ и Rotoblok SF.

Компактное РУВН в воздушной изоляции, выполняющее три функции: выключи, отключи, заземли.

  • Миниатюризация ячеек и одновременно целого распредустройства при сохранении электрических и эксплуатационных параметров (до сих пор ширина самой маленькой ячейки составляла 700 мм, а в Распредустройстве Rotoblok VCB составляет 500мм).
  • Система блокировок ограничивается одним аппаратом.
  • Управление аппаратом может быть как местное, так и дистанционное (радиоуправление).
  • Высокая степень безопасности обслуживания благодаря принужденнию к правильным соединительным действиям.
  • Два видимых изоляционных разрыва гарантируют самый высокий уровень безопасности.
  • Аппарат в позиции открыт-отключен является механической и изоляционной перегородкой между отсеком сборных шин и частью кабельных соединений.
  • Улучшение надёжности благодаря устронении многих электрических и механических блокировок.
  • Устронение многих шинных соединений привело к увеличению проводимости, устроняя падения напряжения и потери энергии.
