КСО-ИТН (измерительная ячейка)

Камера сборная одностороннего обслуживания измерительная с трансформаторами напряжения (далее камера КСО-ИТН) предназначена для учета активной и реактивной энергии в кабельных распределительных сетях трехфазного переменного тока частотой 50 Гц, номинальным напряжением 10(6) кВ с заземленной или изолированной нейтралью.

Камера КСО-ИТН служит для передачи измеренных и вычислительных параметров активной и реактивной энергии на диспетчерский пункт, в системах электронабжения городских жилищно-коммунальных, общественных и промышленных объектов.

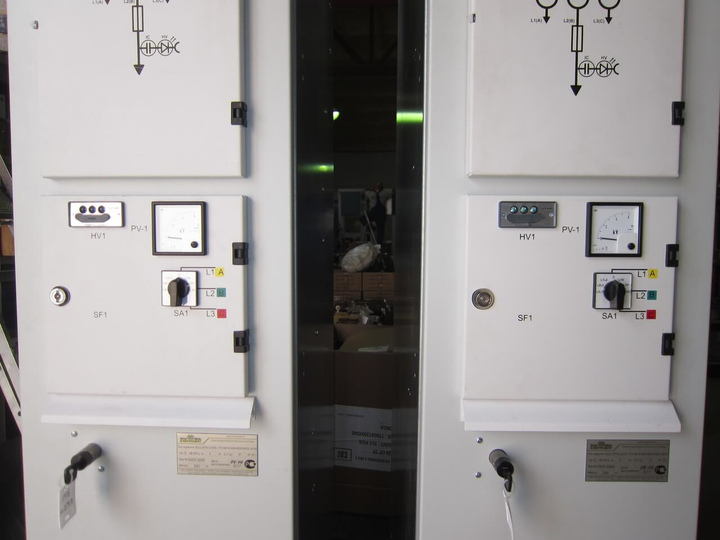

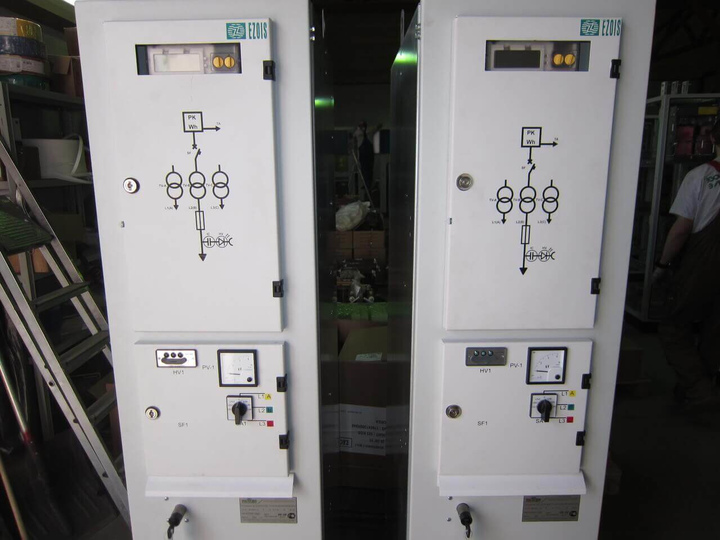

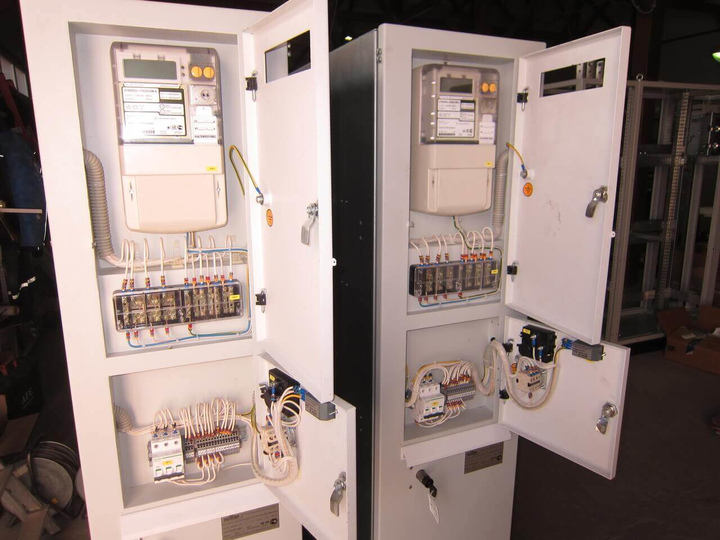

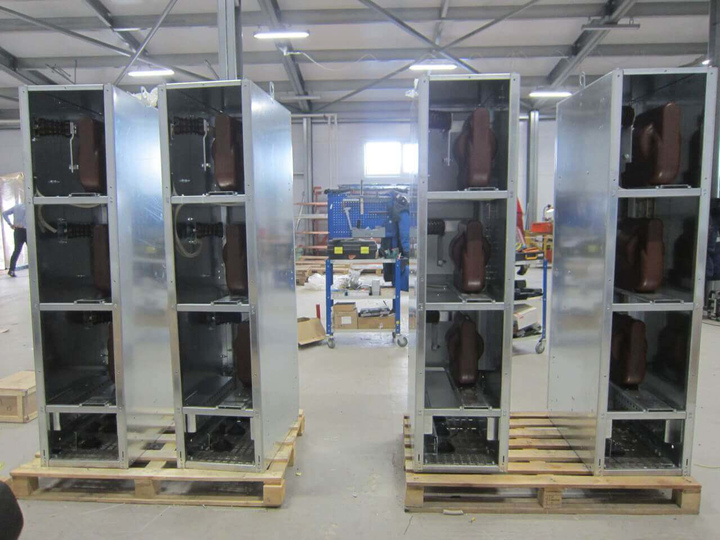

Камера КСО-ИТН имеет 2 счетчика ПСЧ-4ТМ.05.01,три трансформатора напряжения ЗНОЛП-6(10) и рассчитана на подключение к трансформаторам тока камер основного и резервного вводов в ТП.

Климатическое исполнение камеры КСО-ИТН уХЛ3.1 по ГОСТ 15543.1-89.

Камера КСО-ИТН предназначена для эксплуатации в следующих климатических условиях:

  • А) температура окружающего воздуха- от минус 25 до плюс 40 °С;
  • Б) окружающая среда взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов или паров,разрушающих металлы и изоляцию;
  • В) высота над уровнем моря- не более 1000 м;
  • Г) относительная влажность воздуха- не более 80 % при температуре 15 °С. Степень защиты- IP31 по ГОСТ 14254-96.

Основные технические данные и характеристики. (наращивания числа присоединений на объекте)


Номинальное напряжение сети, кВ 10 (б)
Частота сети, Гц 50
Номинальный входной ток по каждой фазе, А, не более 5
Габариты не более (высота,ширина, длина) 1730 х 400 х 780
Масса, кг, не более 250
Срок службы до списания при условии замены комплектующих не менее 30 лет
при условиях эксплуатации, оговоренных в п.1 данного раздела.


Меры безопасности, условия эксплуатации, хранения и гарантии

Эксплуатация камеры КСО-ИТН должна производиться в соответствии с «Правилами технической эксплуатации электроустановокпотребителей», «Межотраслевыми правилами по охране труда (правила безопасности) при использовании электроустановок» ПОТ РМ 016-2001 РД 153-34.0-03.150-00, руководством по эксплуатации КСО-6(10)-Э2 ТУ3414-033-45567980-2005.

Рабочее положение камеры КСО-ИТН-вертикальное.

Сроки и регламент технического обслуживания приведены в руководстве по эксплуатации КСО-6(10)-Э2 ТУ3414-033-45567980-2005.

Условия хранения камеры КСО-ИТН в части воздействия климатических факторов внешней среды -2 по ГОСТ 15150-б9 на допустимый срок сохраняемости до ввода в эксплуатацию не более 3 лет. Положение при хранении камеры КСО-ИТН-вертикальное.

Декларация
Смотреть
Сертификат
Смотреть

Гарантии изготовителя

Установленный срок службы устройства - не менее 25 лет, при условии проведения технического обслуживания и замены приборов индикации.

Срок службы и гарантийные обязательства на комплектующие изделия, входящих в состав, определяется в соответствии с индивидуальными эксплуатационными документами на них.

Гарантии изготовителя -3 года со дня отгрузки потребителю при соблюдении потребителем правил транспортирования хранения и эксплуатации.

В течении гарантийного срока завод изготовитель ремонтирует или заменяет камеру КСО-ИТН.
По истечении гарантийного срока техническое обслуживание и ремонт комплектующих изделия производит поставщик (завод изготовитель) этих изделий.

Подробное описание смотрите в нашем каталоге
Смотреть каталог

Схема электрических соединений


Типовые схемы ячеек

Отзывы и рекомендательные письма о ячейке КСО-ИТН «Возрождение»
Перейти в отзывы

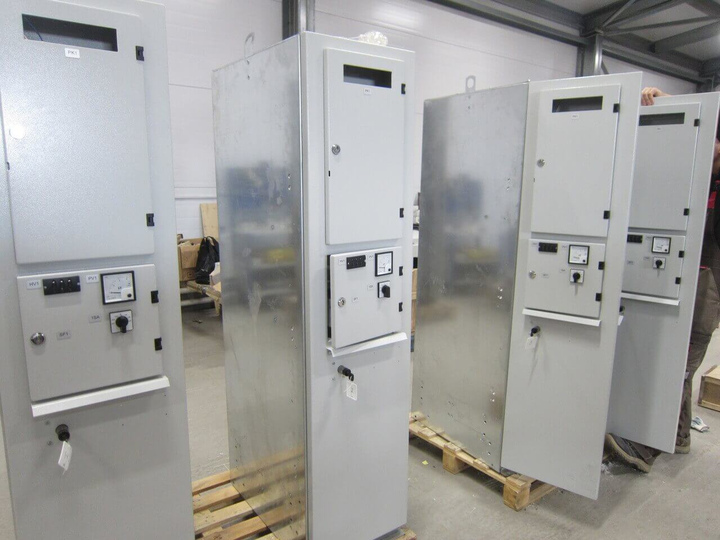

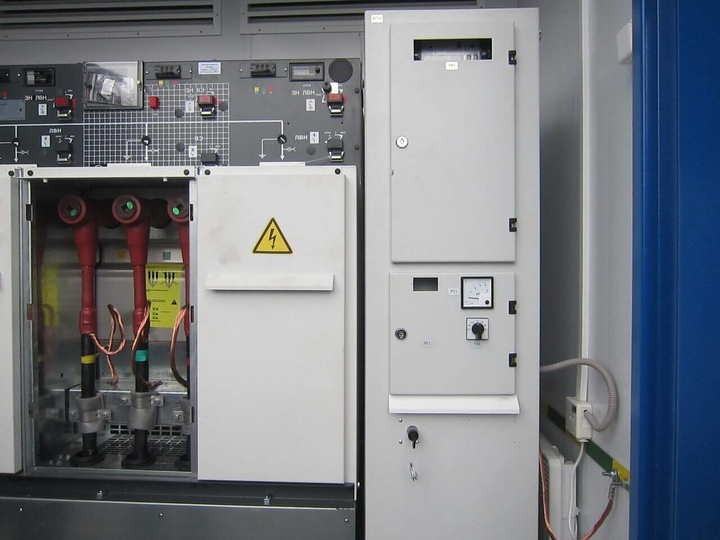

Смотрите больше фотографий ячеек КСО-ИТН производства ЭЗОИС-Электрощит
Перейти в галерею
